Vorstvrije buitenkraan

Vorstvrije buitenkraan

artikelnummer - 71606 / 71607

Vorstvrije buitenkraan: De nieuwste vorstvrije buitenkraan ziet er aan de buitenkant van de muur (bijna) hetzelfde uit, maar de techniek in de muur is anders. Ook zal de installatie van de 71606 en 71607 nog minder tijd in beslag nemen dan de bekende 71605. Het verschil tussen de 71606 en 71607 is de maximale inkort lengte: de 71606 is tot 17 cm in te korten, de 71607 is tot 23 cm in te korten.

Deze vorstvrije buitenkranen zijn dé perfecte uitbreiding op het BONFIX assortiment!

Voordelen vorstvrije buitenkraan van BONFIX - 71606 / 71607

  • Deze kraan is het gehele jaar te gebruiken! Ook tijdens een vorstperiode!
  • De kraan is compact
  • De luxe vorstvrije buitenkraan is voorzien van een kunststof (verstevigd met glasvezel) draaiknop onderdeel nr. 1), welke is verzwaard met een messing insert om het zogenaamde doldraaien te voorkomen
  • Op plaatsen waar onbevoegden toegang hebben tot de gevelkraan kan uw kraan worden afgesloten met een bedieningssleutel (ook verstevigd met glasvezel en voorzien van messing insert) (2), welke standaard in de verpakking, zonder meerpijs, wordt meegeleverd
  • Montage is uiterst eenvoudig, omdat de spindel niet ingekort hoeft te worden. Om de kraan op maat te maken dient men enkel de koperen buis in te korten en aan te sluiten
  • De kraan bevat een ingebouwde terugstroombeveiliging, dit verhindert dat er (vervuild) water terug kan stromen in het waterleidingnet
  • Het binnenwerk is robuust en degelijk
  • Dankzij de universele aansluitmaat van 15mm zijn er vele aansluitmogelijkheden zoals knellen, solderen of persen
  • Doordat de kraan een extra oppervlakte behandeling heeft gehad is deze mooi gepolijst verchroomd
  • Zowel te installeren in bestaande bouw als in nieuwbouw
  • Geschikt voor muurdiktes vanaf 185mm (71606) of 245mm(71607) indien u het leidingwerk aan de binnenzijde wilt wegwerken in de muur

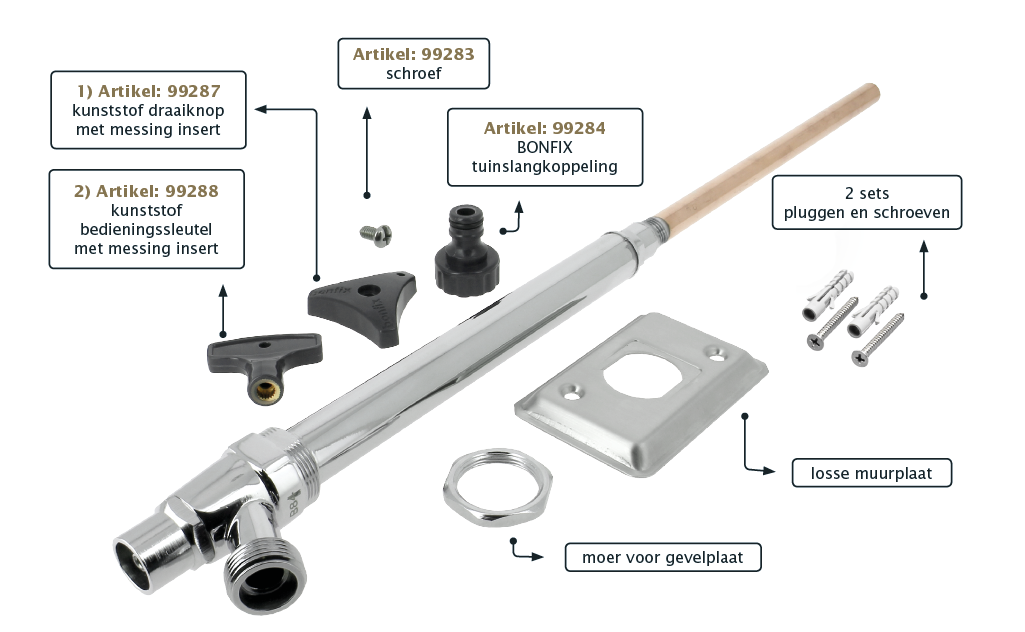

Onderdelen vorstvrije buitenkraan

Controleert u of u alle benodigde onderdelen heeft ontvangen. Voor u
begint dient u de leidingen GOED schoon te spoelen zodat er geen vuil van het
leidingwerk in het kraanbinnenwerk kan komen na installatie.

Onderdelen vorstvrije buitenkraan









  • Luxe vorstvrije buitenkraan (artikelnummer: 71606 / 71607)
  • Bevestigingsmateriaal: 2 schroeven, 2 pluggen
  • Kunststof bedieningssleutel met messing insert (artikelnummer: 99288)
  • Kunststof draaiknop met messing insert incl. schroef (artikelnummer: 99287)
    schoef ook los verkrijgbaar: (artikelnummer: 99283)
  • BONFIX tuinslangkoppeling (artikelnummer: 99284)
  • Moer ten behoeve van RVS muurplaat

Help... er zat voorheen een gevelkom in mijn buitenmuur...

Voor deze kraan is óók een ronde muurplaat beschikbaar. Deze is te bestellen via artikelnummer 99286*

*De renovatiegevelplaat is speciaal ontwikkeld voor plekken waar voorheen een groter gat of een gevelkom heeft gezeten. De diameter van deze gevelplaat is 110 mm.

Ronde muurplaat vorstvrije gevelkraan

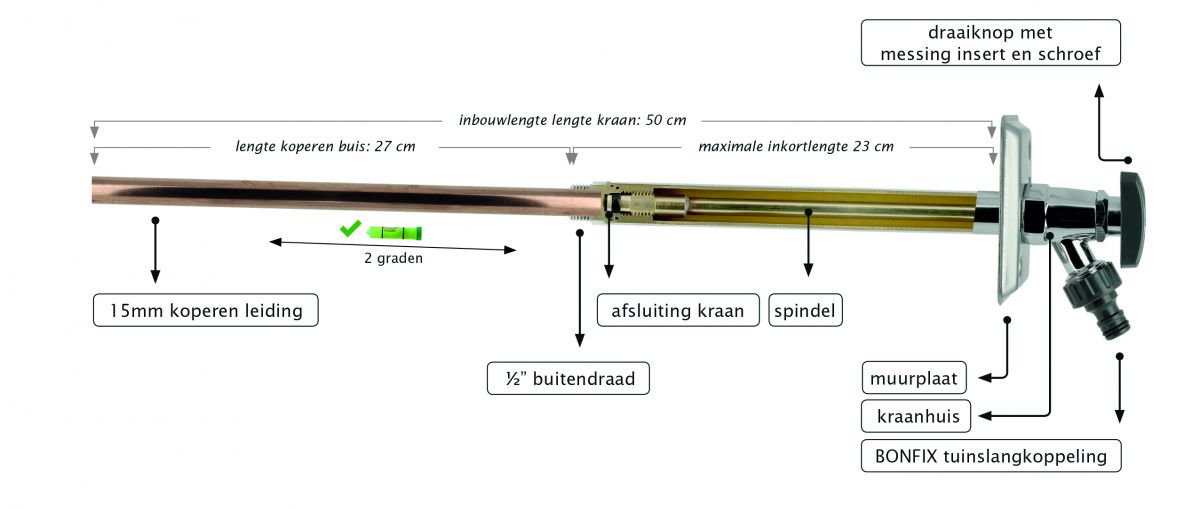

De vorstvrije buitenkraan van BONFIX, hoe werkt het?

Aanleggen vorstvrije buitenkraan

De vernieuwde luxe vorstvrije buitenkraan van BONFIX is nu nóg makkelijker aan te leggen. Bekijk de onderstaande video of de installatievoorschriften van de luxe vorstbestendige buitenkraan.





Installatievoorschriften vorstvrije kraan



Vorstvrije buitenkraan aanleggen 1
  1. Spoel de leiding, waarop u de kraan wilt aansluiten, grondig door voordat u begint met de installatie. Sluit de hoofdwaterleiding af. Neem kennis van de plaatselijke regels voor installatie- en bouwwerkzaamheden.
Vorstvrije buitenkraan aanleggen 2
  1. Bepaal de positie van de kraan. Controleer of er op de plaats waar u wilt gaan boren géén leidingen aanwezig zijn.
Vorstvrije buitenkraan aanleggen 3
  1. Boor met 2 graden afloop. Ongeacht de dikte van de muur heeft u een boormaat van 30mm nodig.
Vorstvrije buitenkraan aanleggen 4
  1. Monteer de muurplaat met de pijl naar boven (zoals aangegeven op de achterzijde) aan het kraanhuis.
Vorstvrije buitenkraan aanleggen 5
  1. Plaats de kraan in de muur om de gaten voor de bevestiging te kunnen markeren.
Vorstvrije buitenkraan aanleggen 6
  1. Boor de bevestigingsgaten vervolgens op de afgetekende plaats met een 8mm boor en plaats de pluggen in de muur.
Vorstvrije buitenkraan aanleggen 7
  1. Meet de diepte van de doorgang en pas de lengte van de kraan hier op aan. Ontbraam de koperen leiding om fluiten en/of schade te voorkomen. Plaats vervolgens de transparante dop terug op het nieuwe uiteinde van de kraan, dit om vuil buiten de kraan te houden (zie foto 8).
Vorstvrije buitenkraan aanleggen 8
  1. Let op: de kraan is maximaal tot een lengte van 23cm in te korten, korter is niet mogelijk i.v.m. de werking van het binnenwerk en de terugstroombeveiliging.
Vorstvrije buitenkraan aanleggen 9
  1. Bevestig de kraan aan de muur met de bijgeleverde RVS schroeven.
Vorstvrije buitenkraan aanleggen 10
  1. Kort u de kraan in tot 23cm, dan moet de kraan aangesloten worden met behulp van de buitendraad op het uiteinde van de kraan. Dit kan met een knel, soldeer of press fitting (Let op: u kiest voor een binnendraadmaat 1⁄2”). Monteert u een soldeerfitting*, knelfitting of een persfitting op de koperen leiding van de kraan? Dan kiest u voor een koppeling passend op de leiding: 15mm.
Vorstvrije buitenkraan aanleggen 11
  1. Na het aansluiten van de waterleiding op de kraan opent u de hoofdwaterleiding en controleert u de werking. Test de kraan op lekdichtheid!

*Kiest u er voor om de kraan met een soldeerverbinding aan te sluiten: verwijder dan te allen tijde het binnenwerk, deze bevat kunststof en rubberen onderdelen: deze onderdelen kunnen beschadigen bij hoge temperaturen.





Spindel verwijderen

Bekijk de film om te zien hoe de spindel wordt verwijderd:
