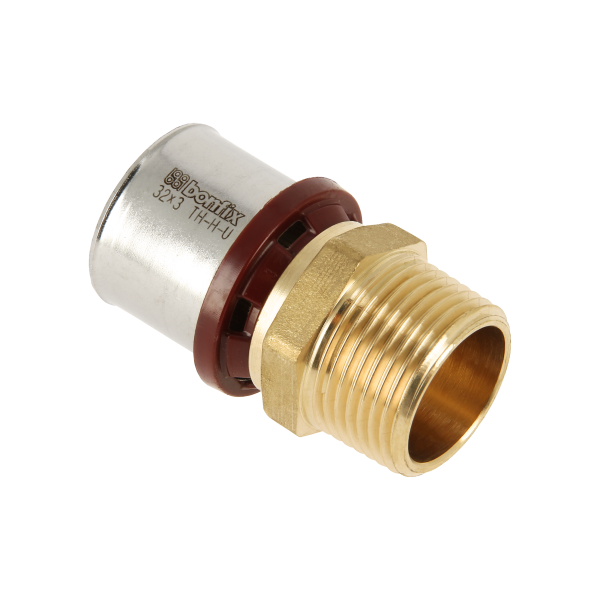

Übergangsstück

Alu-pers fittings

Außengewinde x Alu-pers

Omrekentabel

Buitendraad
inch			mm
	¹⁄₁₆"	-	7,723
	¹⁄₈"	-	9,728
	¹⁄₄"	-	13,157
	³⁄₈"	-	16,662
	¹⁄₂"	-	20,955
	⁵⁄₈"	-	22,911
	³⁄₄"	-	26,441
	⁷⁄₈"	-	30,201
	1"	-	33,249
1	¹⁄₈"	-	37,897
1	¹⁄₄"	-	41,910
1	¹⁄₂"	-	47,803
1	³⁄₄"	-	53,746
	2"	-	59,614
2	¹⁄₄"	-	65,710
2	¹⁄₂"	-	75,184
2	³⁄₄"	-	81,534

Binnendraad
inch			mm
	¹⁄₁₆"	-	6,561
	¹⁄₈"	-	8,566
	¹⁄₄"	-	11,445
	³⁄₈"	-	14,950
	¹⁄₂"	-	18,631
	⁵⁄₈"	-	20,587
	³⁄₄"	-	24,117
	⁷⁄₈"	-	27,877
	1"	-	30,291
1	¹⁄₈"	-	34,939
1	¹⁄₄"	-	38,952
1	¹⁄₂"	-	44,845
1	³⁄₄"	-	50,788
	2"	-	56,656
2	¹⁄₄"	-	62,752
2	¹⁄₂"	-	72,226
2	³⁄₄"	-	78,576

Legende
*	Kegeliges Rohrgewinde
**	Langes Innenrohrgewinde
^P*	TH / H / U / F / CH - Profil
KVBG	De Koninklijke Vereniging van Belgische Gasvaklieden
G	Gastec QA
K	KIWA ATA
AN	Tin
CR	Poliertes Chrom
	Pro Beutel
	Pro Karton
	Neue Produkte

Artikelnummer	Abmessungen			PROFIL	KOMO	KIWA	ATA
2000205	³⁄₈	x	16	TH^P*				5	120
2000210	¹⁄₂	x	16	TH^P*				5	100
2000220	¹⁄₂	x	20	TH^P*				5	80
2000230	¹⁄₂	x	26	TH^P*				5	50
2000235	³⁄₄	x	16	TH^P*				5	70
2000245	³⁄₄	x	20	TH^P*				5	60
2000255	³⁄₄	x	26	TH^P*				5	50
2000264	1	x	20	TH^P*				5	50
2000265	1	x	26	TH^P*				5	40
2000270	1	x	32	TH^P*				5	40
2000275	1 ¹⁄₄	x	40	TH^P*				1	14
2000280	1 ¹⁄₂	x	50	TH^P*				5	12
2000285	2	x	63	TH^P*				1	8
